產品規格

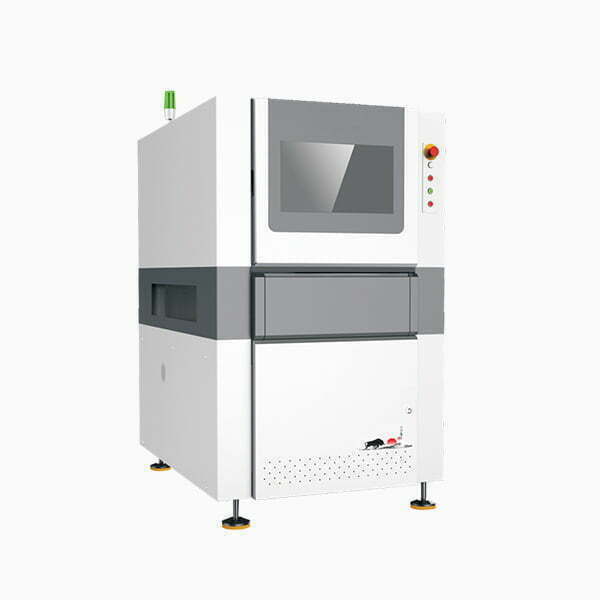

型號 | FT-V220-L |
檢測項目 | CHIP元件本體、CHIP元件焊點、字元、DIP焊點、FPCB |
最小元件 | CHIP: 0402 Pitch: 0.3mm |
檢測方法 | 演算法參數調試、機器學習 |
相機 | 500萬高速彩色工業相機 |
遠心鏡頭 | 0.17X |
解析度 | 20µm |
FOV | 48×40mm2 |
檢測速度 | 5500mm2/sec |
作業系統 | Windows10中英文介面可選 |
PCB厚度 | 0.3-10mm(翹曲≤5mm) |
元件高度 | 上30mm,下84mm(特殊高度可定制) |
驅動設備 | 伺服馬達+滾珠絲杆+直線滑軌 |
移動速度 | Max. 600mm/sec |
定位精度 | ≤8μm(校準後) |
PCB夾具高度 | PCB運輸高度:900±20mm(從地面到PCB導軌運輸面) |
PCB最大尺寸 | 600×700mm |
電源 | AC220V,50Hz,2000W |
設備尺寸 | L1380mm×W1000mm×H1600mm(不含地腳100±20mm) |
重量 | 1100kg |
氣壓要求 | ≥0.5MPa |
環境要求 | 溫度:5~40℃,相對濕度25%~80%(無結霜) |
上下游通訊設備 | 標準SMEMA接口 |
