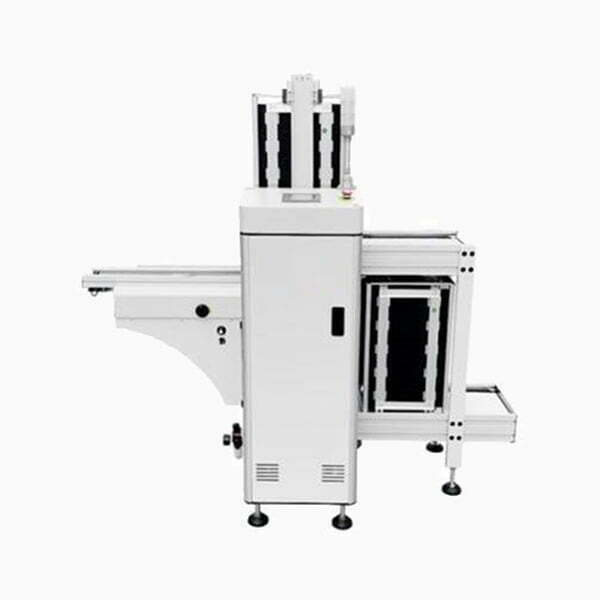

Skip to content全自動下板機 UL-M-SN
- 全自動下板機用於SMD生產線中PCB板的收板操作。
- 特殊鋁合金機構，更清楚瞭解MAGAZINE作業狀態。
- 輔助定位刹車系統，定位精確，升降速度快，生產效率高。
- PLC控制，彩色人機界面操作。
- 聲光提示報警系統，異常資訊文字提示。
- 料箱採用工程平板塑膠膠條傳送。
- 可調節的推板速度控制。
- 四點定位式上下氣動夾緊，確保料箱位置準確。
- 標準SMEMA通訊介面，可與其他自動化設備通訊連接。
- 多功能的電氣回路與程式設計，性能穩定，確保生產線暢通平順。
- 人性化程式設計，4種PITCH選擇，可設定收/送PCB的步距。
產品規格
| 型號 | UL-M-SN |
| 電路板尺寸 | 80×80~445×350 mm |
| 適用料箱尺寸 | L460×W400×H565 mm |
| 料箱運行數量 | 上1下1 |
| 工作高度 | 900±20 mm |
| 電路板上板時間 | 6.0 sec |
| 料箱更換時間 | 約26秒 |
| 步距選擇 | 10, 20, 30, 40 mm |
| 電源 | AC 110/220V±10V, 50/60Hz |
| 功率 | 180W |
| 外形尺寸 | L2065×W845×H1250 mm |
| 重量 | 220 kg |
| 壓縮空氣供氣氣壓 | 4-6 bar |
| 壓縮空氣流量 | 最大10升/分鐘 |
| 電路板厚度 | 最小0.6 mm |
