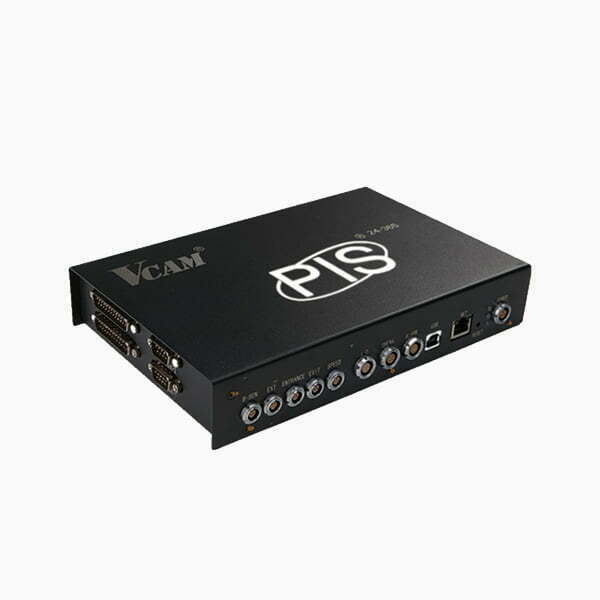

Skip to content爐溫監控系統 PIS24-365
- 365天24小時自動監控，實時爐溫監控系統。
- 實時分溫區顯示38個熱電偶探針的溫度數據。
- 實時監控並生成每一片通過回流焊爐的PCB溫度曲線。
- 實時顯示鏈速運行測量值。
- 實時顯示通過回流焊爐產品的模擬動畫。
- 自動繪製製程工藝各項參數SPC圖表/CPK值。
- 工藝製程警報：PIS指數（工藝窗口的界限判斷）超界限警告、爐溫警告、鏈速警告、製程工藝警告、CPK警告。
- 工藝追溯：按產品名稱查詢，按時間查詢，條形碼查詢。
- 生產數據導出（支持TXT,EXCEL,PDF格式）。
- PIS操作權限管理員設定。
- 實時顯示各溫區的溫度以及鏈速的SPC圖表/CPK值。
- UPH產能統計/工藝缺陷及良率的統計報表。
- 實時生產數據輸出（RDO）: TXT格式/CSV格式/PNG格式。
- 自動警報燈塔三色顯示並蜂鳴、自由配置警報燈狀態。
- 客戶設定的警報可關閉爐前的進板機。
- 進板時間間隔控制。
產品規格
| 型號 | PIS24-365 |
| 測溫點數（單軌） | 20~38 |
| 設備採集精度 | 0.5℃ |
| 設備採集頻率 | 76點/秒 |
| 支持Z高通道數 | 40 |
| 鏈速測量精度 | ±1% |
| 測溫分辨率 | 0.1℃ |
| 鏈速分辨率 | 1mm |
| 通信方式 | RS232，RJ-45連接器，TCP/IP |
| 電源需求 | 24V DC/500mA |
| 工作溫度範圍 | 20℃~60℃ |
| 條形碼掃碼器接入 | 支持2個RS232埠輸入 |
| 設備尺寸 | 156×236×42mm |
| 設備重量 | 1.5kg |
| 測溫儀數據兼容性 | 兼容大多數品牌爐溫測試儀 |
選配功能
- 適配客戶MES系統接口的數據上傳。
- 正在監控的生產畫面切換為九宮格展示。
- 獨立運行PIS 24-365爐溫曲線智能係統及相應其他軟件。
- 條形碼關聯PCB生產數據，條形碼工藝追溯，條形碼自動調用程序。
- 實時監控含氧量輸出數據、警報、SPC圖/CPK圖。
- 實時監控動軌和定軌道的軌道振動、警報、SPC圖/CPK值。
- 實時監控馬達風扇轉速的、警報、SPC圖/CPK值。
- 利用外置服務器安裝PIS遠程雲智能看板系統，將PIS回流爐端收集的數據和分析展示在大屏顯示器（服務器，大屏顯示器，相關網絡部署，線材需客戶自行購買安裝）。
