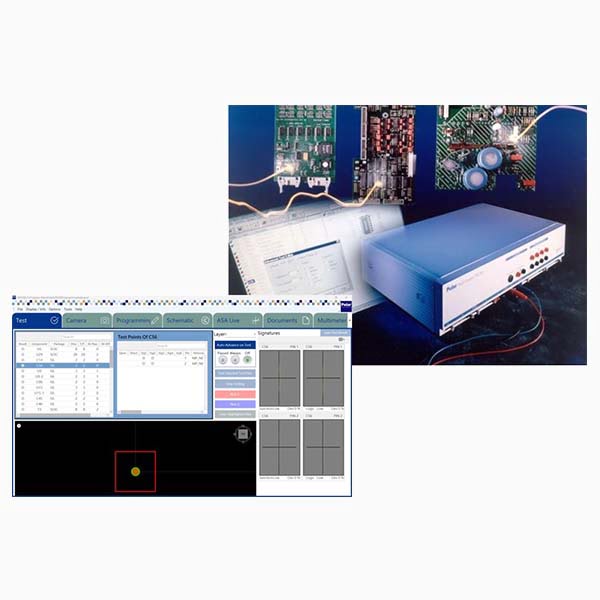

PCB故障定位儀 GRS200

產品功能

CAD

• 支援20多種格式導入CAD，包括GenCAD、Hyperlynx、
  IPC 2581、ODB++，顯示PCBA佈局方便進行故障查找。
• 通過單擊⿏標選擇故障網絡並以紅色或藍色突出顯示。
• 查詢每個故障網絡的網絡信息並顯示連接的組件。

模擬信號分析節點阻抗測試

• 在未通電的PCBA上進行，通過施加限流正弦波電壓，
  為節點生成電壓與電流的關係圖，自動識別超出定義容差
  的可疑組件。

測試程序CAD

• 數據中包含的所有網絡都將分配一個測試點，存儲以供比較。
• 如果沒有CAD數據可用，可手動輸入IC封裝樣式和引腳號。
• 添加和顯示電路圖和其他文檔，例如組件的數據表、照⽚等。

維修報告

• 每一個正在維修的PCBA組件，可以生成維修報告記錄所有相關信息，例如序列號、維修歷史、歷史的故障點。

 集成萬用表（選配）

• 提供了一個與可選外部萬用表的接口，增加了電壓、電阻、頻率、溫度等的測量功能。
• 測量值可存儲且在故障查找過程中進行現場測量。

集成短路定位器（選配）

• 傳統的故障定位技術可用於診斷短路的存在，但不能診斷其物理位置。
• 使用萬用表的4線電阻測量，PCBA故障定位儀跟踪短路網絡並產生音高與測量電阻成正比的聲音，這樣短路的物理位置可以定位在幾毫米以內。

集成攝像頭（選配）

• 高解析度USB攝像頭拍攝待測PCBA的圖像，記錄線路故障信息並存儲在測試文件中。
