產品規格

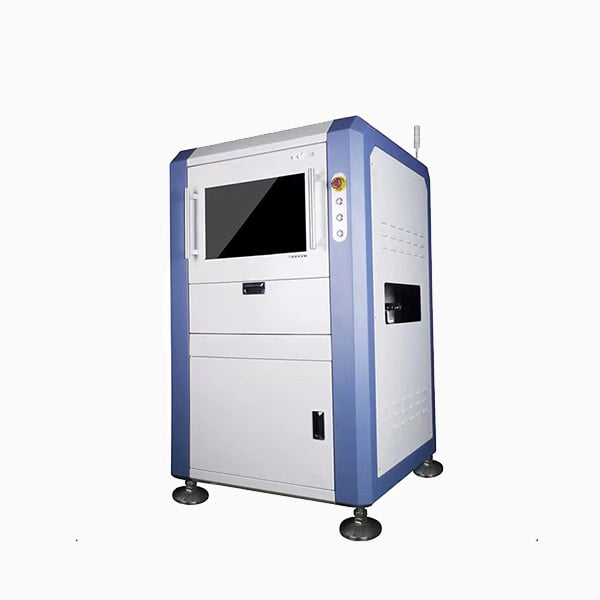

| 型號 | FT-VL-900D |
| 適用製程 | SMT錫膏印刷後、SMT回流焊前/後、DIP波峰焊前/後、軟板 |
| 編程模式 | 手動編寫、自動搜尋，CAD資料導入自動對應元件庫，兩面獨立編程 |
| 檢測類型 | 錫膏印刷：有無，偏移，少錫，多錫，斷路，連錫，污染，刮痕等 |
| 零件缺陷：缺件、多件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向，XY偏移等 | |
| 焊點缺陷：錫多、錫少、虛焊、連錫、溢膠、引腳未出、錫珠檢測，銅箔污染等 | |
| 計算方法 | 機器學習，彩色運算、顏色提取、灰階運算、圖像對比，OCV/OCR等 |
| 檢測模式 | 單軌自動進板，同時對PCB板上下進行檢測，應用覆蓋整個電路板的優化檢測技術，支援拼板和多Mark，含Bad mark功能 |
| SPC統計功能 | 全程記錄測試數據並進行統計和分析，任何區域都可查看生產狀況和品質分析 |
| 零件角度 | 支持0～359°旋轉，最小1°角距 |
| 最小零件 | 01005 chip、0.3 pitch IC |
| 相機 | 上下兩套500萬/2000萬像素全彩色高速工業數位相機 |
| 鏡頭解析度 | 10um/15um/18um/20um/25um，特殊應用時可訂製 |
| 光源 | 可自主配置的上下兩套環形立體多通道彩光，視應用選擇RGB/RGBW/RGBR/RWBR，選配同軸光源 |
| 作業系統 | Windows 7 64位 |
| 顯示器 | 22吋，16:10 |
| CPU | Intel E3 系列或同級 |
| GPU | 可選配 |
| RAM | 16GB |
| HDD | 1TB機械硬碟，選配固態硬碟 |
| 介面語言 | 中/英文可選 |
| 操作權限 | 管理員，程序員，操作員三級登錄權限控制 |
| 運送和檢測方式 | 自動進出板，可選L-R/R-L，步進電機運送PCB和調寬軌道，上下兩套XY伺服電機分別驅動上下相機取圖 |
| 軌道調寬 | 自動 |
| 夾板方式 | 自動夾具 |
| PCB尺寸 | 50×50mm~430×500mm，特殊應用時可訂製 |
| PCB厚度 | 0.3~5.0mm |
| PCB重量 | Max：3kg |
| PCB板邊 | 3mm，特殊應用時可訂制 |
| PCB彎曲度 | ＜5mm 或 PCB對角線長度的3% |
| PCB零件高度 | Top：35mm，Bottom：35mm，可調節，特殊應用時可訂製 |
| PCB離地高度 | 900±20mm |
| XY驅動系統 | AC伺服電機，精密研磨滾珠絲杆 |
| XY移動速度 | Max：830mm/s |
| XY定位精度 | ≤8um |
| 設備尺寸 | L1120×W980×H1700 mm（高度不含信號燈） |
| 設備重量 | 780kg |
| 電源 | AC220V，50/60Hz，2.5KW |
| 氣壓要求 | 0.4~0.8 MPa |
| 設備通訊 | SMEMA |
| 設備安規 | 符合CE安全標準 |
| 環境溫濕度 | 10~35℃，35~80％ RH（無結露） |
| 選配 | 維修站系統，離線編程系統，SPC伺服器系統，條碼識別系統，MES接口 |
