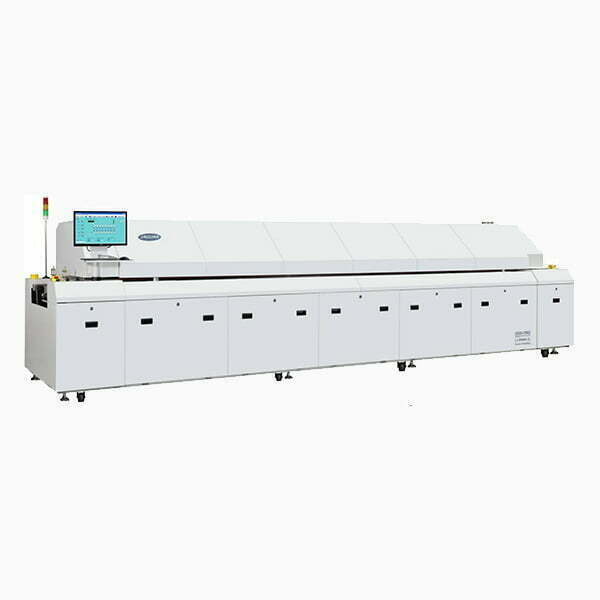

Skip to content八溫區氮氣無鉛熱風迴焊爐 FT-R8-N
- 無鉛迴焊爐，熱風回流焊，氮氣迴焊爐。
- 溫度均勻，熱補償效率高，適合CSP、BGA元件的焊接。
- 各溫區採用強制獨立循環，獨立PID控制，上下獨立加熱方式，使爐腔溫度準確均勻，熱容量大。
- 升溫快，從室溫到工作溫度<30分鐘。
- 高溫高速馬達運風平穩，振動小，噪音小。
- 專用風輪設計，換氣量大，風速穩定。
- 爐體採用雙氣缸（電動推杆）頂升裝置，安全可靠。
- 鏈條、網帶同步等速運輸，採用變頻精確高速，可加工單面、雙面PCB板，可選雙導軌運輸系統。
- 特製優質鋁合金導軌設計，變形小，鏈條自動加油裝置。
- UPS斷電保護功能，保證斷電後PCB板正常輸出，不受損壞。
- 強大的軟體功能，對PCB板線上監控測溫，並隨時對資料曲線進行分析，儲存和列印。
- 工業控制PC機與PLC通訊採用MODBUS協定，工作穩定，杜絕死機現象。
- 自動監測，顯示裝置工作狀態，可隨時修正參數。
- 特殊專利爐膽設計，保溫性好，耗電量低。
- 專利導軌高溫不變形，三絲杆同步調寬結構，有效保證導軌平行，防止掉板，卡板的發生、免清洗，易調節，自動和手動皆可進行調寬操作。
- 自動調寬系統採用閉環PID控制，可根據電腦輸入的參數自動調整寬度，精確度可達2mm。
- 強制冷風冷卻，冷風交換快，風速均勻，斜率可變頻控制，錫點圓滑光亮。
- 氮氣流量計可隨時監控氮氣流量情況。
- 快速抽氧充氮，獲得高純度氮氣。
- 垂直式防洩露技術，防止氮氣洩漏。
產品規格
| 型號 | FT-R8-N |
| 外型尺寸 | 5300×1350×1600mm |
| 淨重 | 2600kg |
| 排風量 | 10m3/min×2通道 |
| 電源 | 5線3相 380V 50/60Hz |
| 啟動功率 | 38KW |
| 工作功率 | 10-12KW |
| 升溫時間 | 約30mins |
| 溫度範圍 | 室溫-300°C |
| PCB板溫分佈偏差 | ±1.5℃ |
| PCB最大寬度 | 400mm |
| 網帶寬度 | 500mm |
| 部品高度 | 上25mm，下25mm |
| 運輸方向 | 左向右 |
| 運輸速度 | 300-2000mm/min |
| 導軌固定方式 | 前固定 |
| 導軌距地面高度 | 900±20mm |
| 參數存儲 | 可存多種生產設置參數與狀況 |
| 異常報警 | 超高或超低溫報警，聲、光兩種方式 |
| 加熱區數量 | 上8，下8加熱區 |
| 冷卻區數量 | 上2，下2冷卻區 |
| 控制系統 | WINDOWS 7+聯想商用電腦+PLC |
| 溫控方式 | PID閉環控制+SSR驅動 |
| 溫度測試線 | 3條 |
| 運輸系統 | 導軌+網帶 |
| 運輸控制方式 | 4個變頻器+進口運輸馬達 |
| 鏈條結構 | 雙排鏈扣防卡板式 |
| 導軌結構 | 整體分段式 |
| 上蓋啟動 | 上蓋電動開啟，方便爐內清潔 |
| UPS電源 | 停電備用保護PCB生產完成 |
