產品規格

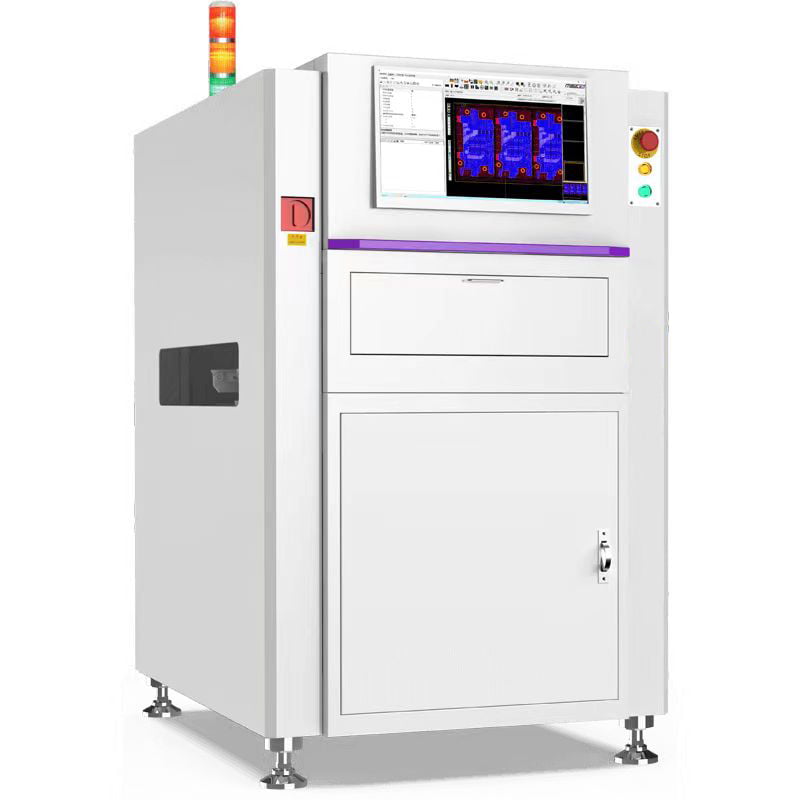

| 型號 | CCI5100/CCI5200/CCI5300 | |
| 機型 | 設備名稱 | 膠水塗覆自動光學檢查機 |
| 外形尺寸 | L1045″D1470*H1600mm(不含燈) | |
| 設備重量 | FT-VC5100: 850kg ;FT-VC5200: 850kg ; FT-VC5300: 900kg | |
| 影像系統 | 相機 | 5MP/12MP工業相機 |
| 解析度 | 5MP相機:24μm.15μm;12MP相機:15μm.10μm | |
| FOV | 3730mm(5MP，15μm);60*45mm(12MP，15μm) | |
| 鏡頭 | 遠心鏡頭 | |
| 光源 | UV光+RGBW(檢測三店膠及元件)或UV完+RW(檢測三防膠)，出廠時可選 | |
| 運動機構 | X/Y運動 | AC伺服 |
| 軌道調寶方式 | 自動調整 | |
| 軌道型式 | 皮帶(標配]，可選鏈條 | |
| 進板流向 | 左至右或者右至左(出廠前識定) | |
| 固定軌 | 前軌 | |
| 硬體配置 | 操作系統 | Win 10 |
| 通信方式 | Ethemet,SMEMA | |
| 感測器 | 三防膠測厚傳遞器(可選配) | |
| 電源 | 單相220N，50/60Hz,5A | |
| 氣壓 | 0.4-0.6MPa | |
| 軌道高度 | 900*20mm(標配)，740*20mm可選 | |
| 檢查PCB規格 | PCB尺寸 | 50*50-510*510mm |
| 板重 | 皮帶:8kg;輪盤:≤20kg | |
| 厚度 | 皮帶:0.6-6mm；輪盤:≤6.0mm | |
| 淨高 | FT-VC5300 皮帶:上淨高25-90mm可調，下淨高25-80mm可調 輪盤:上淨高50-90mm可調,下淨高25-80mm可調 FT-VC5100/FT-VC5200皮帶:上淨高25-90mm可調，下淨高80mm 輪盤:上淨高50-90mm可調,下淨高80mm | |
| 板邊 | 3.0mm | |
| 檢查專案 | 三防膠測厚範圍 | 45-600μm |
| 三防膠測厚誤差 | ±2μm | |
| 膠水類 | 漏塗、少膠、多膠、氣泡、飛濺、桶紋、針孔等 | |
| 元件類 | 撞件、破損、缺件等 | |
| 檢查速度 | 200-250ms/FOW | |
