產品規格

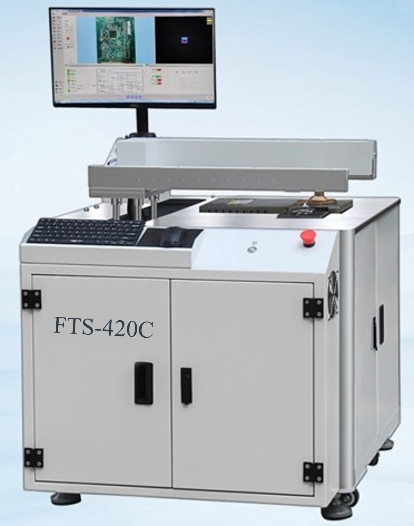

| FTS-420C | FTS-330C | |
| 外型尺寸 | 1100L*1200W*1400H (mm) | 1050L*1050W*1400H(mm) |
| 重量 | Approx.350KG | Approx.280KG |
| 作業高度 | 900±20mm | |
| 電源 | 1φ220V 50/60HZ | |
| 總功率 | 5.5KW | |
| PCB 規格 PCB | ||
| PCB 尺寸 PCB | Min: 60(L)*40(W); Max：420（L）*320（W）(mm) | Min: 60(L)*40(W); Max：330（L）*250（W）(mm) |
| 板面元件高度 | Max180mm | |
| 板底元件高度 | Ma*30mm | |
| PCB 重量 | Max: 3Kg | |
| PCB 工藝邊 | ＞3mm | |
| 選點噴霧系統 | ||
| 移動方式 | PCB 於 XYZ 軸上移動 | |
| 助焊劑容量 | 2L | |
| 助焊劑添加方式 | 手動 | |
| 噴嘴類型 | 針狀霧化 | |
| 噴霧節拍時間 | 1 秒/點可設定最小噴霧時間 0.2秒) | |
| 噴霧移動精度 | 0.05mm | |
| 噴霧流量控制 | 減壓表+限流閥 | |
| 選擇性焊接系統 | |
| 焊接移動方式 | PCB 於 XYZ 軸上移動 |
| 無鉛錫添加方式 | 手動（可選項：自動） |
| 無鉛錫容量 | 16KG |
| 熔錫時間 | 30min |
| 功率 | 3.3KW |
| 焊接噴嘴規格 | 標配 D8mm，其餘規格可選配 |
| 焊接節拍時間 | 2~6秒/點 |
| 溫度設定範圍 | Max 400OC |
| 錫波高度 | Max 5mm |
| 錫渣產生量 | 0.2Kg/8H（無氮氣保護）； 0.01Kg/8H(氮氣保護) |
| 氮氣保護系統 | |
| 氮氣保護方式 | 噴嘴及熔錫液面 |
| 氮氣消耗量 | 1.2M3/h(氮氣濃度>99.999%) |
| 氮氣流量控制 | 數顯流量控制 |
| 外部抽風系統 | |
| 頂罩式抽風 | 客戶自配 |
| 抽風管數量 | 1 個 |
| 排風量 | 約 5m³/h（由客戶自配外接排風通道） |
| 控制系統 | |
| 控制方式 | PC+運動控制卡 |
| PCB 制程參數 | 於電腦上設定、保存、調用 |
| 其它 | PCB 產量計數功能、故障記錄、報警記錄可於觸控式螢幕上調閱 |
| 易損件 | 助焊劑噴咀，焊接焊咀 |
| 選配 | 頂部預熱器、底部預熱器、頂部安全護罩、焊接即時監控、掃碼槍、 蜂鳴器提示作業完成、自動加錫器 |
