產品規格
規格

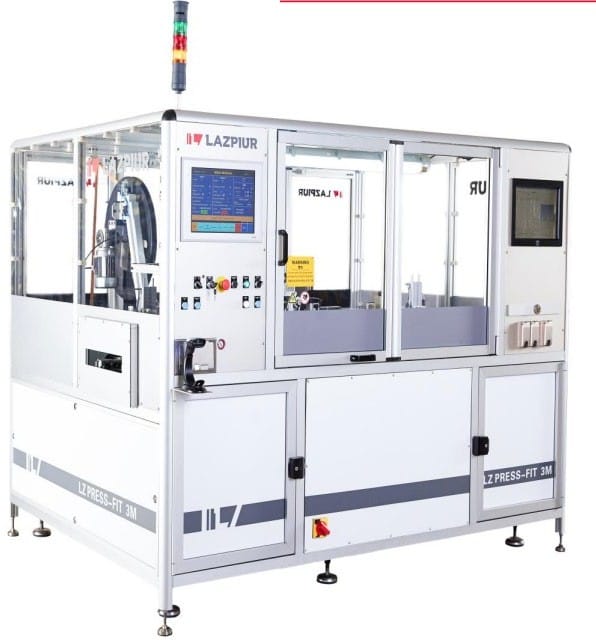

| 型號 | Press Fit 3M |
| 設備尺寸 | L2480XW1800XH2800mm |
| 插針頭搭載 | 3/配置快速換投裝置時最多4 |
| 對應物料種類 | 3種 |
| PCB尺寸 | 80*80~350*350 |
| PCB厚度 | 0.8-3mm |
| PCB厚度檢查精度 | ±0.01mm |
| PCB厚補償範圍 | ±0.2mm |
| PCB重量 | 5kg |
| 插針後板上最大高度 | 30mm/若要30mm請下單前通知訂製改造 |
| 插針後底部最大高度 | 25mm |
| 組件高度精度 | ±0.2mm |
| 插針速度 | 4pin/S |
| 插針模式 | 單插/雙插/三插 (雙插，三插模式須滿足針腳Pitch2.54mm， PCB孔間距與針Pitch保持一致) |
| 插針角度 | 0℃、90℃、180℃、270℃或特殊角度可開放 |
| 定位精度 | ±0.025mm，重複定位精度:0.01mm CMK≥2 |
| 垂直精度 | 90℃±1(受物料、PCB、針高等影響) CMK≥2 |
| 插入力 | 實時監控，19-900N，精度±2N |
| 插入深度精度 | ±0.1mm，CMK≥2 |
| 捲料對應直徑 | ≤600mm |
| 電源電壓 | 300/400V±10% |
| 系統頻率 | 50/60HZ，三相 |
| 生產過程功率 | 2.8kW |
| 氣壓 | 6-8bar |
| 空氣消耗量 | 100L/min |
| 溫度條件 | 10-50℃ |
| 工作溫度 | 15-45℃ |
| 濕度 | 10-78%(非冷凝) |
| 噪音等級 | <75dB(A) |
