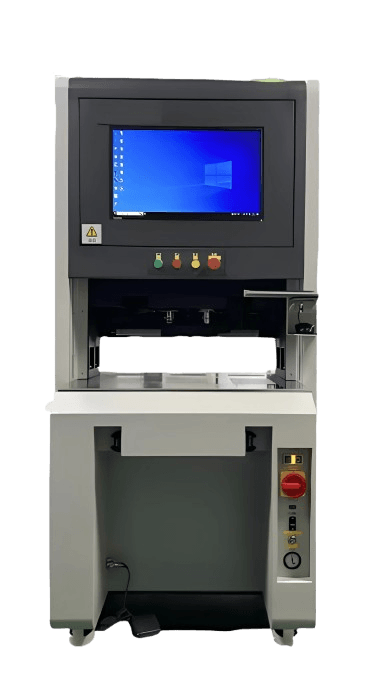

高精密連接器壓接設備TPR-M3T

貨號: TPR-M3T 分類: 標籤:

特點

  • H型一體鑄造銑磨結構:組成H型結構,具有高的耐壓強度,
    不易變形並保障壓接精度。
  • TPR-M3T採用伺服驅動+電機驅動+精密滾珠絲杆可精確控制壓頭的位置、壓頭上部與雙導柱直接安裝壓力感測器,保證壓力準確,
    有效避免因設備上下運動摩擦造成的壓力變化,有效避免過壓
    和欠壓的不良現象。
  • 壓接的全過程採用閉環控制,對壓接的過程提供全面資料監控管理。
  • 機器採用多種工作模式(可單一可組合的方式),多段工作控制,
    滿足不同產品的精密壓裝作業
  • 大尺寸工作平臺,最大可以加工長度達400mm的PCB板,特殊的可以特別訂制。
  • 程式編輯靈活簡便,通過程式可控制壓接位置、速度、壓力,斜率,等相關參數。
  • 設備採用電腦監控系統,高精度控制壓力及位移。
  • 即時顯示壓力/位移曲線,準確回饋壓接的過程狀態。
  • 採用資料庫方式,方便、準確的對器件的壓力和位置進行程式設計
    與控制。
  • 完備的自我診斷功能,及時顯示故障錯誤,並進行保護。
  • 多級操作許可權設計,方便操作管理設備及產品工藝參數。
  • 整板多個連接器按壓接程式自動轉換,並有壓接的位置顏色顯示
    (4種顏色狀態:綠色未壓接,黃色當前將要進行壓接,紅色壓接完成,
    藍色取消壓接位置),運行狀態清晰明瞭。
  • SPC資料統計,並利用電腦進行檔管理,跟蹤工作狀況。
  • 高安全性,採用雙手觸摸光電控制和安全光柵檢測保護。

產品規格

規格

項目 項目
作業系統Win 10最大壓力30000N
壓接行程110 mm壓接空間150 mm
Z軸速度0.005-30 mm/s移動精度±0.02 mm
壓力精度±1%滿量程 或 ±5%目標值
或 CPK≥1.33
平臺水準±0.1 mm
壓頭水準±0.1 mm移動方式Z軸伺服電機驅動
產品底模X/Y手動移動
參數設定電腦控制安全保護裝置安全光柵
定位方式鐳射燈定位輔助方式氣浮輔助
工作臺尺寸680*720 mm壓頭尺寸200*50 mm
氣 壓0.5-0.7 Mpa電 源單相AC220V 50/60Hz 1.8KW
外形尺寸L850*W800*H1800重量約700 KG
