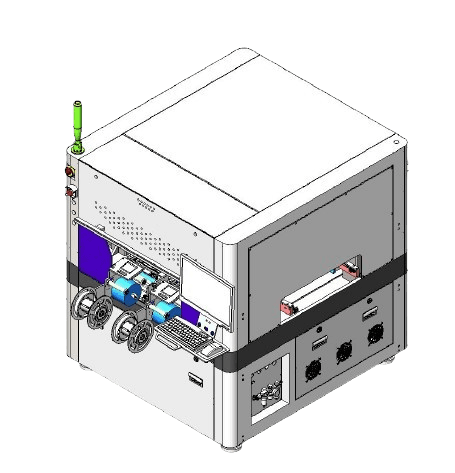

膠帶吸貼式自動貼裝機

產品規格

規格

項目參數
外形尺寸WDH(mm)1500*1350*1600
最大貼載具尺寸
X*Y*Z mm
500*500*6
貼裝精度土0.05m,角度≤0.8°
驅動系統XY直線電機,ZR伺服馬達

X: 1.5G, 1.5m/s

Y: 2G, 2m/s

UPH2500pcs
XY重複定位精度土0.05mm
吸嘴個數2
供料器個數2
運輸方向左進一右出,右進-左出,左進-左出,右進-右出
控制方式工控機+運動控制卡,視覺程式設計
視覺系統1組底部500W像素, 1組2軸500W像素
功率1.5KW
設備重量約1300KG
