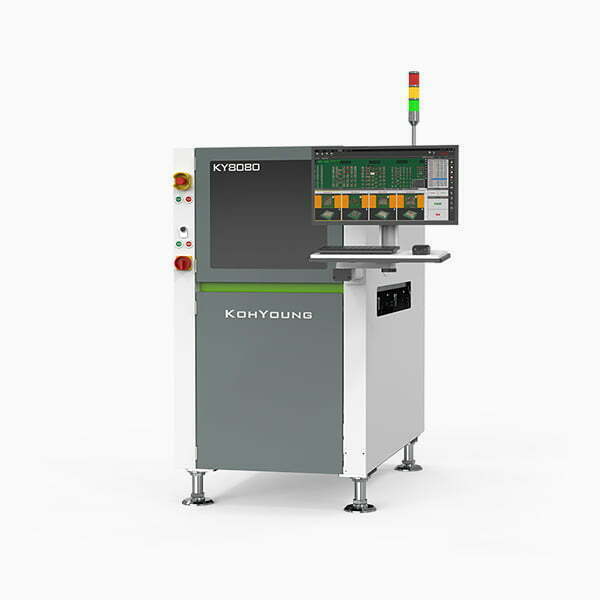

3D SPI KY8080

3D SPI KY8080

SKU: KY8080 Category: Automated Optical Inspection Tags: SMT, Optics, Test

廠牌：KOH YOUNG
專用於手機生產線的全3D SPI。
優秀的True 3D測量精度和檢測可靠性。
以最低的成本實現最高的生產率。
即時板彎補償解決方案。
通過強大的SPC工具實現即時工藝優化。
KSMART 解決方案：基於真三維測量的製程控制系統。
解決陰影、亂反射、基準面陰影、光源方向問題。
檢測項目：體積、面積、高度、偏移、橋接、形狀、共面性。
不良類型：漏印、多錫、少錫、連錫、形狀不良、偏移、共面性。

Specification

Specification

Model	KY8080 (M size) 單軌	KY8080 (M size) 雙軌
FOV尺寸	30×30mm	30×30mm
Resolution	15um	15um
檢測速度	22.5~38.1cm²/sec (因PCB和檢測條件不同而異)	22.5~38.1cm²/sec (因PCB和檢測條件不同而異)
檢測尺寸	10×10mm	10×10mm
檢測高度	400um	400um
PCB Size	50×50~350×330mm	50×50~350×580mm 單軌模式 50×50~350×320mm 雙軌模式
Board Thickness	0.4~4mm	0.4~4mm
Power Supply	200~240VAC, 50/60Hz	200~240VAC, 50/60Hz
Air Pressure	5kgf/cm² (0.45MPa)	5kgf/cm² (0.45MPa)
設備尺寸	800×1335×1627mm	800×1335×1627mm
Weight	500kg	550kg

Model	KY8080 (L size) 單軌	KY8080 (L size) 雙軌
FOV尺寸	40×40mm	40×40mm
Resolution	20um	20um
檢測速度	22.5~38.1cm²/sec (因PCB和檢測條件不同而異)	22.5~38.1cm²/sec (因PCB和檢測條件不同而異)
檢測尺寸	10×10mm	10×10mm
檢測高度	400um	400um
PCB Size	50×50~510×510mm	50×50~510×580mm 單軌模式 50×50~510×320mm 雙軌模式
Board Thickness	0.4~5mm	0.4~5mm
Power Supply	200~240VAC, 50/60Hz	200~240VAC, 50/60Hz
Air Pressure	5kgf/cm² (0.45MPa)	5kgf/cm² (0.45MPa)
設備尺寸	1000×1335×1627mm	1000×1335×1627mm
Weight	550kg	600kg
